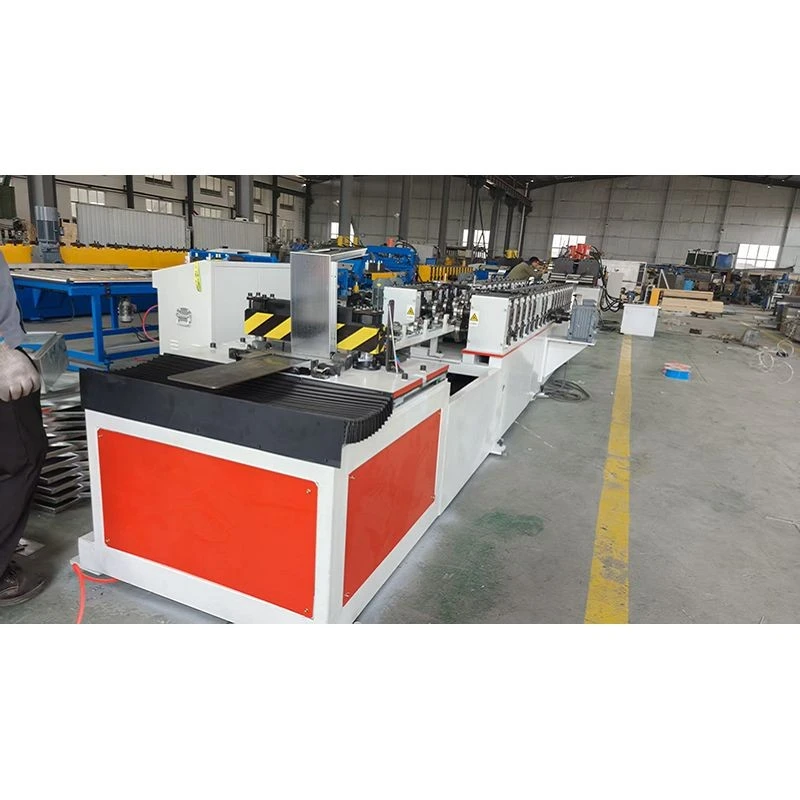

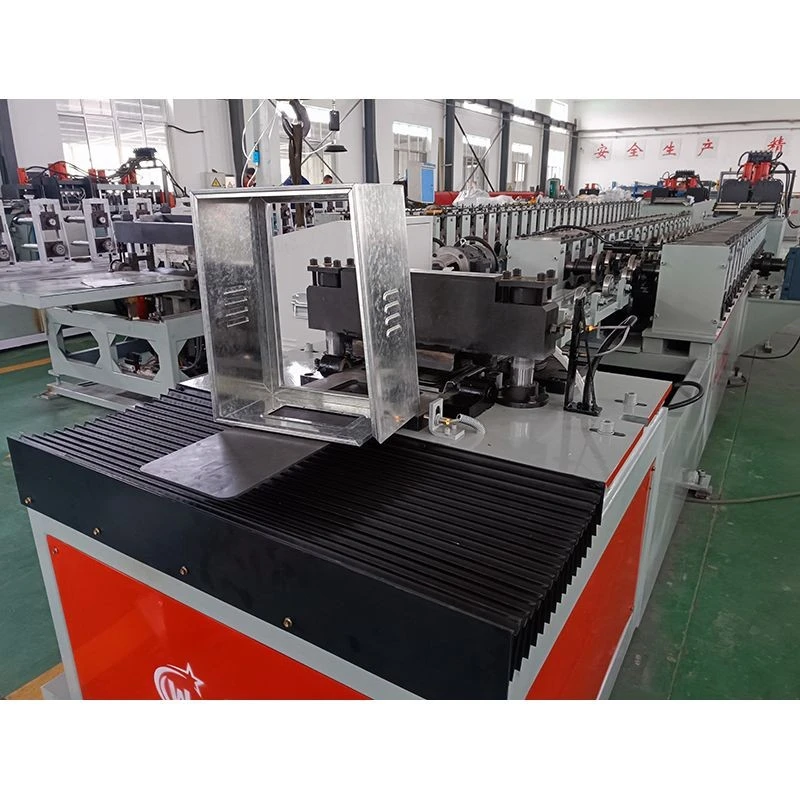

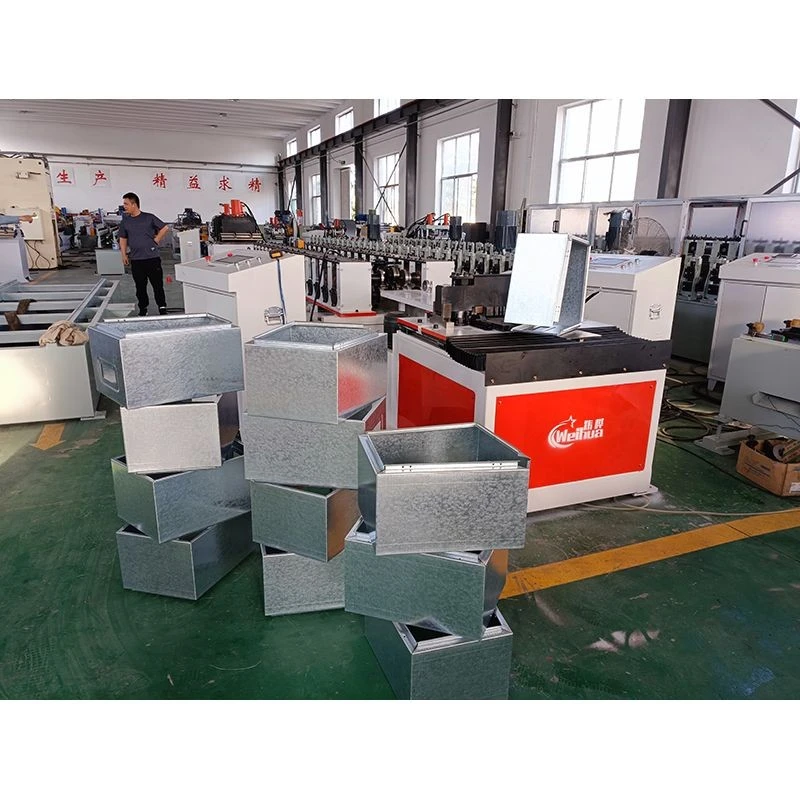

Toitejaotuskasti tootmisliin

Täielikult automatiseeritud jaotuskarbi tootmisliin on pidev tootmisliin, mis töötleb teraspoolid otse valmis jaotuskarbi korpusteks. Kogu liin koosneb lahtirullimisest, nivelleerijast, servosööturist, stantsimissüsteemist, rullvormimise põhiseadmest, painutus- ja lõikeseadmest ning elektrilisest juhtimissüsteemist. Protsessi voog on: lahtikerimine → tasandamine → etteandmine → stantsimine → rullvormimine → painutamine ja lõikamine → vastuvõtmine. Liin, mis suudab toota 2 kasti minutis ja mille päevane toodang on 1000-1200 ühikut, on vajalik ainult ühe inimese juhtimiseks. Seadmed toetavad kasti suuruse reguleerimist ja kohandatud mulgustamist, moodustades ühe sammuga neli{8}}külgset kasti. Mittestandardne kohandamine on saadaval vastavalt kliendi nõudmistele, mistõttu sobib see jaotuskarbi korpuste masstootmiseks ja paindlikuks tootmiseks.

Küsi pakkumist

Tehnilised andmed

Toote nimi	Toitejaotuskasti tootmisliin
Materjali spetsifikatsioonid	Q235 külmvaltsitud-lintteras, tsingitud ribateras
Materjali paksus	0,6 → 1,2 mm (kohandatav)
Tootmiskiirus	2 tükki minutis
Tootmise spetsifikatsioonid	Kasti suurus: 250 * 300 - 800 * 1000 (kohandatav)
Kasti sügavus	Kohandatav
Pinge parameetrid	380V/415V, 50Hz, 3-faasiline
Õhuallikas	0,5 m³/min; Rõhk: 0,7 MPa
Rulli materjal	Cr12 CNC töödeldud; karastatud kuni HRC58 kraadi -60 kraadi kõvadusega
Veomootor	Muutuva sagedusega mootoriajam
Mootori koguvõimsus	25kw
Materjali lõikamine	Cr12MoV
Edastamise režiim	Käigukast
Lõikamise meetod	Hüdrauliline lõikamine
Lõikemõõtmete tolerants	Vähem kui ±0,5 mm või sellega võrdne (pikkus 1000 mm või väiksem)
Operatsioonisüsteem	Puuteekraaniga HMI
Elektriline juhtimine	Mitsubishi PLC programmi juhtimine
Kaadri ruum	20 * 2 * 3 meetrit (pikkus × laius × kõrgus)

Toote eelised

Integreeritud liinijuhtimine, koordineeritud tsükliaeg:Kogu liin saavutab mehhatroonilise integreeritud juhtimise alates lahtikerimisest kuni tagasikerimiseni koos automaatse kiiruse sobitamisega igas jaamas, et välistada materjali kogunemine või tühikäik, tagades liini optimaalse töö ja parandades oluliselt üldist seadmete tõhusust.

Servoajam, täpne positsioneerimine:Toitesüsteem kasutab suure -jõudlusega servomootori ajamit, millel on suur etteandeastme täpsus, tagades täpse suhtelise positsioneerimise stantsimisasendi ning vormimis- ja painutusjoone vahel, välistades kumulatiivsetest vigadest põhjustatud praagi.

Sünkroonne lõikamine ja painutamine:Fikseeritud{0}}pikkusega lõikamine ja automaatne painutamine on tihedalt integreeritud. Pärast lõikamist siseneb toorik otse painutusjaama ilma käsitsi teisaldamiseta, vähendades positsioneerimishälbeid ja sekundaarset kinnitusaega, lühendades veelgi tootmistsükli aega tüki kohta.

Integreeritud elektrijuhtimine, enesediagnostika{0}}Kogu liin kasutab tsentraliseeritud PLC juhtimist, et jälgida iga jaama tööolekut reaalajas. Ebanormaalsuse ilmnemisel kuvatakse automaatsed häired ja rikke asukoht, mis lühendab tõrkeotsingu aega ja vähendab seisakukadusid.

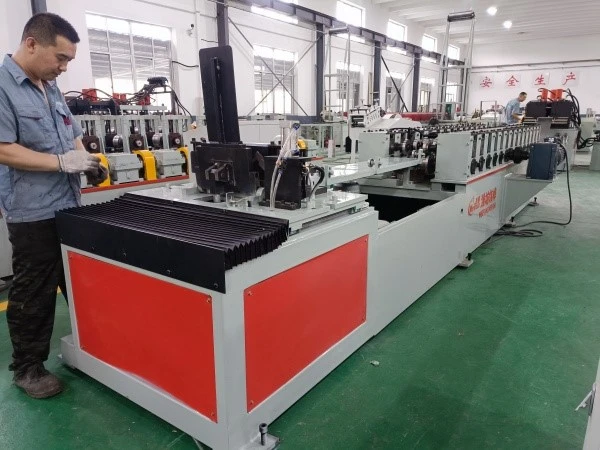

Tehase fotod

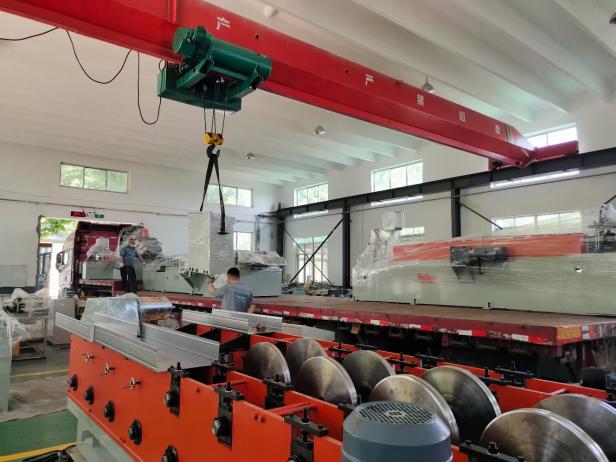

Saatmise fotod

Kliendi külastus

KKK

K: Kas olete tehas või kaubandusettevõte?

V: Oleme Hiinas Weifangis asuv tehas. Sellel on üle kahekümne täiustatud seadmete komplekti, sealhulgas uus täppistöötluskeskus, NC-treipingid, CNC-traadi EDM-masinad ja suur autoprofiilide painutamise katseplatvorm. Olete teretulnud külastama meie tehast igal ajal.

K: Kui pikk on teie tarneaeg?

V: Täieliku konteineri puhul on tehase tarneaeg umbes 35–40 päeva.

K: Millised on teie makse- ja kaubandustingimused?

V: Aktsepteeritud kohaletoimetamise tingimused: FOB, CFR, CIF, CIP, FCA, CPT, kiirtarne, DAF.

K: Mitu jaotuskasti suudab see tootmisliin päevas toota?

V: Stabiilsetes töötingimustes on igapäevane tootmisvõimsus 1000–1200 kasti, mis vastab tootmiskiirusele umbes 2 kasti minutis. Tegelikku igapäevast toodangut mõjutavad lisaajad, näiteks toorainevahetused ja vormide vahetamine, kuid üldine tõhusus on palju kõrgem kui traditsiooniline segmenteeritud töötlemine.

K: Kui palju inimesi on selle tootmisliini kasutamiseks vaja?

V: Kogu tootmisliini juhtimiseks on vaja ainult ühte inimest, kes vastutab peamiselt söötmismaterjalide, seadmete töö jälgimise ja materjalide vastuvõtmise eest. Võrreldes traditsiooniliste tootmisliinidega vähendab see oluliselt tööjõukulusid.
